高電壓、高電流設計-iBasso AMP 7/8耳擴模組 | U-Headphone 耳機共和國

文/U-Headphone編輯部2018/07/06
SHARE分享

您是iBasoo DX200/DX150的用家嗎?還是正準備入手其中之一呢?這兩款隨身播放器的樂趣之一就是能夠抽換耳擴模組。日前iBasso又發表了新款耳擴模組,型號已經來到了AMP 7與AMP 8,原廠強調特別適合搭配低阻抗、多單體IEM耳機,這下子耳機玩家又多了新選擇。

電路設計上,AMP 7/8幾乎完全相同,是以四聲道架構為基礎的離散式電路設計,原廠特別說明有些工程師會在緩衝級上使用TPA6120,達到760m的輸出電流。然而TPA6120有10歐姆的輸出阻抗,這對於低阻抗的IEM耳機來說並不理想。所以決定使用常見於桌面型擴大機的分離元件設計。但是AMP 7/8的體積很小,因此設計難度自然更高,經過長時間的努力才完成了這款具備高電壓、高電流輸出,同時又能保持低輸出阻抗的耳擴模組。電壓擺幅在+/-8V,據說可以改善耳機的動態範圍表現,更忠實呈現錄音本來的面貌,至於在緩衝級中使用的晶體具備2700mA的輸出電流。

兩款耳擴模組的差別之處是輸出端子不同,AMP 7上有2組3.5mm分別負責耳機輸出與Line out輸出,而AMP 8只有一組4.4mm Pentaconn平衡輸出端子,選購時務必確認自己需要的端子型式喔。

器材規格

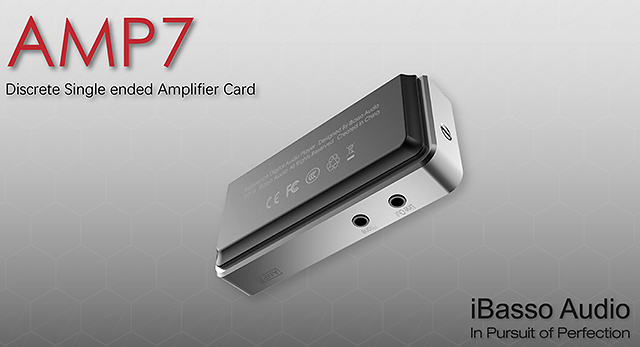

iBasso AMP 7
型式:耳擴模組
3.5mm Phone Out
輸出電壓:3.2Vrms
頻率響應:10Hz~45kHz(+/-0.3dB)
訊噪比:122dB
總諧波失真:0.00023%, -113dB(no load@1.8Vrms)。0.00023%, -113dB(300歐姆@1.8Vrms)
輸出阻抗:0.3歐姆
動態範圍:122dB
串音:-106dB

3.5mm Line Out
輸出電壓:3.2Vrms
頻率響應:10Hz~45kHz(+/-0.3dB)
訊噪比:117dB
總諧波失真:0.00023%, -113dB(no load@1.8Vrms)
動態範圍:117dB

iBasso AMP 8
4.4mm Phone out
輸出電壓:6.2Vrms
頻率響應:15Hz~45kHz(+/-0.3dB)
訊噪比:125dB
總諧波失真:0.00023%, -113dB(no load@2.5Vrms)。0.00023%, -113dB(300歐姆@2.5Vrms)
輸出阻抗:0.38歐姆
動態範圍:125dB
串音:-120dB

進口總代理:翔創
電話:02-2503-9108
